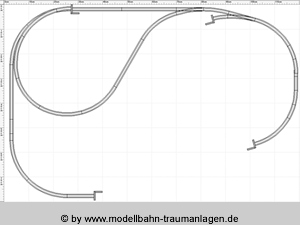

Willkommen im Menü Gleispläne! Da "Schienen-Tetris", also das Herumschubsen von Pixeln in Gleisform, zu meinen Lieblingsbeschäftigungen zählt, war der Entschluss für diesen extra Bereich schnell gefasst. Orientiere dich einfach im Menu rechts oder unten sortiert nach Gleisplan Größe.

Die Pläne im Detail mit Stücklisten, Katalognummern und Höhenniveaus dann in den jeweiligen Einzelseiten zum Download (pdf). Manches ist bereits realisiert, dann auch mit Fotos der fertigen Anlagen.

Doch Vorsicht: Entsprechend meiner Modellbahn Philosophie Öfters mal was Neues sind es nur kleinere und einfach umzusetzende Fantasie-Szenarien, gewürzt mit einem gehörigen Schuss Spielspaß. Die oft belächelte Modelleisenbahnanlage im Tischformat feiert hier also fröhliche Urständ; Flexgleise und Gleiswendel-Orgien haben Hausverbot.

Soweit nicht anderes angegeben, sind es Fleischmann Spur N Gleispläne. Genauer: Das Gleissystem mit Schotterbett, früher auch als Fleischmann piccolo bekannt. Inspiration für andere Spur N Hersteller oder andere Spurweiten wie Spur H0 aber strengstens erlaubt.

Viel Spaß! Und: Weitere Pläne kommen.

Lies hier:

Gleispläne

Modellbahn Gleispläne - kostenlos!

Gleispläne bis 2 Meter:

Vorschau Gleisplan Spur N 2 Meter x 1 Meter

Der gemogelte Kopfbahnhof

  • Schlagworte: Urban, Kopfbahnhof, lange Züge, fahren, mehrgleisige Paradestrecke
  • Kurz-Info: Ein Kopfbahnhof, der keiner ist, dazu viel "Großstadt Ambiente". Das Ganze auf der Größe einer kleinen Bettmatratze. Und warum dieser Gleisplan so viele Nachbauten gefunden hat. Bau 2008. Mit vielen Fotos!

Da gehts lang: >> Gleisplan Kopfbahnhof

Vorschau Gleisplan Spur N Hafen 190 x 95 cm

Gleisplan Hafen

  • Schlagworte: Urban, industriell, Flusshafen, S-Bahn-Halt, lange Züge, rangieren
  • Kurz-Info: Rangieren am Kai plus lange Züge fahren lassen auf nur 190 x 95 cm. Inklusive kostenlose Druckvorlagen für Schiffe Spur N zum Download. Gebaut 2019. Viele Fotos!

Da gehts lang: >> Gleisplan Spur N

Vorschau Gleisplan L-Form Spur N

(Fast schon) Großanlage in L-Form

  • Schlagworte: Urban, großer Bahnhof, lange Züge, Bahnbetriebswerk, Gleisplan L
  • Kurz-Info: Großer Bahnhof, lange Züge und ein Bw: Der Traum vieler Modellbahner. Hier könnte er wahr werden - auf nur 2 Meter Kantenlänge maximal. Und trotzdem einfach zu bauen.

Da gehts lang: >> Modellbahnanlage in L-Form

Gleispläne bis 180 cm:

Vorschau Gleisplan Spur N Hundeknochen 180 x 90 cm

Zweigleisiger Hundeknochen Gleisplan 180 x 90 cm

  • Schlagworte: Lange Züge, fahren, zweigleisige Hauptstrecke, Richtungsverkehr, Retro-Chic
  • Kurz-Info: Mittelgroße Fahranlage für Freunde schöner zweigleisiger Paradestrecken mit vorbildgerechtem Rechtsverkehr. Mit interessantem Keilbahnhof und einer Kreuzung, die es in sich hat.

Da gehts lang: >> Hundeknochen Gleispläne

Vorschau Gleisplan Spur N Acht, 180 x 90 cm

Gleisplan "Die Acht" (urban)

  • Schlagworte: Urban, dichtes Gleisbild, Trennungsbahnhof, lange Züge, fahren
  • Kurz-Info: So spannend kann die Gleisplanfigur "Acht" sein: Weitläufiger Bahnhof mit beeindruckender Brücke auf überraschend kompakter Fläche

Da gehts lang: >> Gleisplan "Acht"

Vorschau Gleisplan Spur N Acht, 180 x 80 cm

Gleisplan "Die 8" (ländlich)

  • Schlagworte: Ländlich, schöne Brücken, ruhige Atmosphäre, fahren, keine Steigung
  • Kurz-Info: Viele Brücken und keine Steigung: So kreativ lässt sich eine Kreuzung bei einer Gleisplan "8" verwenden. Tipp für Anfänger!

Da gehts lang: >> Gleisplan "8"

Vorschau Gleisplan Spur N 180 x 80 cm, eingleisige Hauptstrecke mit abzweigender eingleisiger Nebenstrecke

"Illertal": Eingleisige Hauptstrecke mit abzweigender eingleisiger Nebenstrecke

  • Schlagworte: Ländlich, Alpen, Stausee, eingleisige Hauptstrecke, kleiner Landbahnhof
  • Kurz-Info: Mittelgroße Fahranlage mit malerisch geschwungener Fahrstrecke. Spektakuläre Brücken, simples Konzept, keine Steigungen. Gebaut 2023/24, viele Bilder. Tipp für Einsteiger!

Da gehts lang: >> Eingleisige Hauptstrecke mit abzweigender eingleisiger Nebenstrecke

Vorschau Gleisplan Spur N 180 x 80 cm, zweigleisige Hauptstrecke mit abzweigender eingleisiger Nebenstrecke

Zweigleisige Hauptstrecke mit abzweigender eingleisiger Nebenstrecke, 180 x 80 cm

  • Schlagworte: Fahren, Rangieren, urban, Durchgangs- und Trennungsbahnhof, Pendelverkehr
  • Kurz-Info: Evergreen-Thema etwas kreativer interpretiert. Denn zweimal eingleisig bedeutet nicht zweigleisig, wie dieser Gleisplan verrät. Betriebsintensiv!

Da gehts lang: >> Zweigleisige Hauptstrecke mit abzweigender eingleisiger Nebenstrecke

Gleispläne bis 160 cm:

Vorschau Gleisplan Bahnbetriebswerk

Bahnbetriebswerk

  • Schlagworte: BW, Drehscheibe, Ringlokschuppen
  • Kurz-Info: Großes Bahnbetriebswerk als eigenständiges Modellbahn-Thema auf Schreibtischgröße. So gebaut 2016. Und warum das Ganze Die Drehschleife heißt. Mit vielen Bildern!

Da gehts lang: >> Gleisplan Bahnbetriebswerk

Vorschau Gleisplan Spur N 160 x 80 cm, zweigleisige Hauptstrecke mit abzweigender eingleisiger Nebenstrecke

Zweigleisige Hauptstrecke mit abzweigender eingleisiger Nebenstrecke, 160 x 80 cm

  • Schlagworte: Ländlich, kleiner Trennungs- und Durchgangsbahnhof, Fahren, Pendelverkehr
  • Kurz-Info: Dass die zweigleisige Hauptstrecke mit abzweigender eingleisiger Nebenstrecke nicht unbedingt viel Platz benötigt zeigt dieser Plan. Mit spektakulären Brückenbauten!

Da gehts lang: >> Zweigleisige Hauptstrecke mit abzweigender eingleisiger Nebenstrecke

Vorschau Modelleisenbahn Gleisplan Spur N 160 x 80 cm Oval

"Mit viel Schwung durchs Gelände"

  • Schlagworte: Nebenstrecke, ländlich, fahren, kleiner Trennungsbahnhof, Bergstrecke mit Pendelverkehr
  • Kurz-Info: Schönes Nebenstreckenthema mit harmonisch-geschwungenem Streckenverlauf und Stichbahn auf malerischer Bergstrecke. Tipp für Einsteiger!

Da gehts lang: >> Modelleisenbahnen Spur N

Vorschau Gleisplan Spur N 160 x 80 cm, gefaltete 8

"Rund um den Burgberg"

  • Schlagworte: Nebenstrecke, ländlich, fahren, kleiner Durchgangsbahnhof
  • Kurz-Info: Spektakulärer Burgberg, spannende Bergstrecke, interessanter Bahnhof und ein schönes Viadukt gibts auch noch. Was willste mehr.

Da gehts lang: >> Modelleisenbahnen

Vorschau Gleisplan Spur N 150 x 70 cm, Hundeknochen

Gleisplan Hundeknochen 150 x 70

  • Schlagworte: Ländlich, Trennungsbahnhof, eingleisige Nebenbahn
  • Kurz-Info: Interessanter Trennungsbahnhof auf Basis eines gefalteten eingleisigen Hundeknochens. Mit zwei Kehrschleifen. Was zwar anspruchsvoll ist, aber dafür besonders reizvollen Betrieb ermöglicht.

Da gehts lang: >> Hundeknochen Gleispläne

Gleispläne bis 140 cm:

Vorschau Gleisplan Spur N 140 x 80 cm: Rangieranlage, Industrie, Hochofen

Ausgefuchster Industrie-Gleisplan

  • Schlagworte: Industrie, Rangieren, point-to-point
  • Kurz-Info: Multifunktionaler Point-to-Point Gleisplan in 1:160. Für Hüttenwerk, Raffinerie, Hochofen, was auch immer. Und warum nicht jede Kehrschleife eine Kehrschleife ist, erfährst du auch hier.

Da gehts lang: >> Rangieranlage Schwerindustrie

Vorschau Gleisplan Spur N 140 x 80 cm: Hundeknochen

"Am Sägewerk"

  • Schlagworte: Nebenstrecke, ländlich, fahren, kleiner Durchgangsbahnhof
  • Kurz-Info: Romantisches Nebenstrecken Idyll irgendwo im Nirgendwo als kleine Spur N Modelleisenbahnanlage. Sogar ein Schattenbahnhof hat Platz und die unvermeidliche Burg darf auch nicht fehlen.

Da gehts lang: >> Kleine Modelleisenbahn Spur N

Vorschau Gleisplan Spur N 140 x 80 cm, zweigleisige Hauptstrecke mit abzweigender eingleisiger Nebenstrecke

Gleisplan Klassiker auf nur 140 x 80 cm

  • Schlagworte: Ländlich, fahren, Pendelverkehr
  • Kurz-Info: Projektstudie des Gleisplan Klassikers zweigleisige Hauptstrecke mit abzweigender eingleisiger Nebenstrecke auf unglaublich kompakten 140 x 80 cm.

Da gehts lang: >> Gleisplan Klassiker

Vorschau Gleisplan Spur N: Timesaver & Inglenook

Timesaver & Inglenook

  • Schlagworte: Urban, rangieren, Industrie
  • Kurz-Info: Was Timesaver, Inglenook oder Scenic Divider bedeutet lernst du hier. Und warum dieser Gleisplan vor allem Ruhrpott-Fans gefallen könnte. Tipp für Rangierer!

Da gehts lang: >> Timesaver & Inglenook

Vorschau Anfänger Gleisplan Spur N 130 x 50 cm

Gleisplan für Anfänger

  • Schlagworte: Fahren, ländlich, Pendelbetrieb, Anfänger, Einsteiger
  • Kurz-Info: Keine Steigungen, leicht zu bauen, kompakt - schöne Modellbahnanlage für Anfänger. Oder für nebenher. Was ein angedeuteter Hundeknochen ist erfährst du auch hier.

Da gehts lang: >> Gleisplan für Anfänger

Gleispläne bis 120 cm:

Vorschau Gleisplan Spur N Hafen 120 x 80 cm, Rangieranlage

Hafen für Hardcore Rangierer

  • Schlagworte: Rangieren, Hafen, Industrie, point-to-point
  • Kurz-Info: Rangieren bis der Arzt kommt. Die Begleitmusik dazu spielen Schiffe, Poller und Kräne. Hafen Gleisplan auf nur 120 x 80 cm.

Da gehts lang: >> Hafen Gleispläne

Vorschau Gleisplan Kleinanlage Spur N 120 x 80 cm

Kleinanlage 120 x 80 cm

  • Schlagworte: Ländlich, eingleisige Nebenstrecke, fahren, kleiner Durchgangsbahnhof
  • Kurz-Info: Hübsches Kleinod für Freunde kreisender Züge. Schöne Paradestrecke, Pendelverkehr, Platz für 3 Zuggarnituren!

Da gehts lang: >> Gleisplan Kleinanlage

Vorschau Gleisplan Kleinanlage Spur N 120 x 70 cm

Kleinanlage 120 x 70 cm

  • Schlagworte: Ländlich, eingleisige Nebenstrecke, fahren, kleiner Durchgangsbahnhof
  • Kurz-Info: Ähnlich wie obiger Gleisplan, aber 10 cm kleiner. Und trotzdem alles da.

Da gehts lang: >> Gleisplan Kleinanlage

// Werbepause - dran bleiben, gleich gehts weiter!

Nix dabei? Reicht dir nicht?

Dann studiere Gleispläne von Josef Brandl, Ivo Cordes oder Rolf Knipper. Namen, die jeder anspruchsvolle Modellbahner kennt. Da findest du richtig gute Anregungen. Deren Bücher sind bei Amazon erhältlich.


Wenn dir meine Website gefällt, dann darfst du das gern honorieren, indem du auf die folgenden Links klickst und bei Amazon kaufst. Diese Werbelinks sind mit einem Sternchen (*) gekennzeichnet. Ich erhalte dann eine kleine Provision - Danke!

Empfehlenswerte Bücher zu Gleisplanung, Modellbahndesign und -bau bei Amazon:

Werbepause Ende //

Gleispläne bis 1 Meter (Kleinanlagen)

Vorschau Gleisplan Kleinanlage Blautopf, Spur N 100 x 80 cm

Kleinanlage Spur N "Blautopf", 100 x 80 cm

  • Schlagworte: Ländlich, eingleisige Nebenstrecke, Kehrschleife, kleiner Kopfbahnhof
  • Kurz-Info: Verträumte Bimmelbahn in hügeligem Gelände mit Endbahnhof. Einfach im Konzept, so mag ich das. Gebaut 2021 in rekordverdächtiger Zeit. Viele Bilder!

Da gehts lang: >> Kleinanlage Spur N

Vorschau Gleisplan Spur N 100 x 75 cm Hafen

Hafen mit Schleuse, super kompakt

  • Schlagworte: Hafen, Industrie, rangieren
  • Kurz-Info: OK, OK, langsam wird es inflationär mit den Hafen Gleisplänen. Aber irgendwie gehen mir die Ideen nicht aus. Erfahre hier, welch überraschendes Geheimnis die Unterwasserwelt eines Schleusenbeckens haben kann!

Da gehts lang: >> Hafen Gleisplan mit Schleuse

Vorschau Gleisplan Spur N 90 x 60 cm, Anfängeranlage

Tutorial Anlage "Mühltobel"

  • Schlagworte: Workshop, Tutorial, Einsteiger, Anfänger, ländlich, Kleinstanlage
  • Kurz-Info: Wenn du alles von der Pike auf lernen willst: Supersüße Kleinstanlage als Workshop zum Nachbauen. Alles genau dokumentiert inklusive Druckvorlagen. (Vor-) Gebaut 2023, viele Fotos!

Da gehts lang: >> Ich baue mir ein Fertiggelände

Vorschau Gleisplan Spur N, Rangieranlage 85 x 45 cm

Hochofen 85 x 45 cm

  • Schlagworte: Hochofen, Stahlwerk, Industrie, Hüttenwerk, rangieren
  • Kurz-Info: Eher Projektstudie denn Gleisplan, verpackt als Industrie-Thema auf 85 x 45 cm. Primär gedacht, um das Pimpen der Fleischmann Spur N Gleise mit Schotterbett mal zu üben. Ergebnis: Einschottern ist mir zu fummelig. Bau: Irgendwann mal nebenher. Schöne Fotos gibts trotzdem.

Da gehts lang: >> Modellbau Hüttenwerk

Gleispläne Kleinstanlagen & Minianlagen

Vorschau Gleisplan Spur N Regalanlage

Regalanlage 80 x 40 cm

  • Schlagworte: Industrie, Hafen, rangieren, Regalanlage
  • Kurz-Info: Ein Hafen, der ins Bücherregal passt. Gebaut irgendwann mal zwischendurch mit vielen Bildern. Dazu kleiner Ratgeber "Regale für Modellbahner"

Da gehts lang: >> Gleisplan Regalanlage

Vorschau Gleisplan Spur N Minianlage

Minianlage 50 x 15 cm

  • Schlagworte: Industrie, rangieren, Microlayout
  • Kurz-Info: Was auf nur 50 x 15 cm möglich ist, erfährst du hier. Auch, was ein Fiddle-Yard ist und eine Halbrelief-Kulisse. Mit vielen Bildern. Gebaut 2023.

Da gehts lang: >> Gleisplan Minianlage Spur N

Gleispläne H0

Vorschau Gleisplan Spur H0

H0 Gleisplan

  • Schlagworte: H0, ländlich, Nebenbahn, Endbahnhof, Anfänger Gleisplan
  • Details: Was mich geritten hat diesen Gleisplan H0 zu erstellen weiß ich nicht mehr. Vielleicht, weil sich Kehrschleifen bei Märklin in Wohlgefallen auflösen? Weitere Ausflüge über den 1:160 Tellerrand nicht ausgeschlossen.

Da gehts lang: >> Gleisplan Spur H0

Modellbahn Design: Meine Gleisplan Philosophie

Gleisplan mit Paradestrecke

Züge auf der Paradestrecke: Foto der Anlage "Gemogelter Kopfbahnhof"

Die Nutzung von Gleisplanungssoftware hat ja was von einem Knobelspiel. Doch wie bei jedem Spiel, so gibts auch hier ein paar Regeln. Sonst machts keinen Spaß. Was in meinem Fall bedeutet:

  • Eine Modellbahn soll schnell und einfach zu bauen sein. Also nur Standardkurven und Gleise
  • Enge Kurvenradien im Verborgenen. Wenn möglich, mit Einlenkradien, die sich verjüngen
  • Im sichtbaren Bereich weite Radien
  • Akzeptable Steigungen. Noch besser: Keine Steigungen. Was überraschend oft möglich ist
  • Der kleinste Radius R1 ist böse
  • Doppelkreuzungsweichen und Bogenweichen sind böse
  • Krasser Zickzack-Streckenverlauf ist böse
  • Gleisverlauf parallel zur Anlagenkante ist böse
  • Höhenstaffelung vom Betrachterstandpunkt aus von vorne nach hinten ansteigend

Soweit die Regeln. Die ich aber oft und gern breche, wenn es begründet ist.

Das allein reicht jedoch nicht. Gleisplanung ist ja nicht nur eine Angelegenheit von ein paar Gleisen, die zusammengefügt werden. Gebäude und Landschaftsbestandteile sind genauso wichtig wie der Streckenverlauf. Ich habe daher stets eine komplette Gesamt-Szenerie vor Augen, die weitgehend mit durchgestaltet ist. Ziel ist immer ein klar erkennbares Modellbahn-Thema. Konkret heißt das:

  • Wo steht welches Haus? Passt es in Größe und Anmutung zur Szenerie?
  • Wo steht welche Brücke? Warum steht sie da und passt auch die Bauform?
  • Wo befindet sich ein Tunnel - und warum genau hier und nicht dort?
  • Ergeben Tunnel, Berge und Landschaft ein harmonisches Gesamtbild?
  • Wie verläuft die Straße, wo ist ein Gewässer?
  • Ist der Gleisverlauf sinnvoll? Welcher Zug fährt wohin und warum?

Ziel ist keine vorbildgetreue Modellbahnanlage, sondern eine in sich stimmige Anlage. Wie das dann in der Praxis aussieht, zeigen dir meine bereits fertig gestellten Anlagen: Modellbahn Traumanlagen


Gleisplanung Spur N: Radien & Größen

Die wichtigsten Standard-Kurvenradien des Fleischmann Spur N Gleissystems mit Schotterbett sind:

  • Radius R1: 192 mm
  • Radius R2: 225,6 mm
  • Radius R3: 396,4 mm
  • Radius R4: 430 mm

Fleischmann Weichen haben als Abzweig einen R4 Bogen im 15° Winkel. Zusammen mit dem 15° Gegenbogen (auch R4) ergibt das einen Parallelgleis-Abstand von 33,6 mm, gemessen von Gleismitte zu Gleismitte. Auch die Gleisgeometrie von Kurven und Kreuzungen beruht auf einer 15 Grad Rasterung. Wer es genau wissen will: Hier die Fleischmann Gleisgeometrie Übersicht

Die obigen Spur N Gleispläne sollten aber auch ohne größere Probleme für die wichtigsten anderen hierzulande bekannten Spur N Hersteller funktionieren. Denn die Gleisgeometrie von Minitrix, Arnold oder Roco ist grob vergleichbar, in Teilen sogar identisch. Bei ausländischen Herstellern wie KATO, Tomix oder Peco ist dagegen etwas mehr Anpassung nötig bei diesen Track Plans, wie es bei unseren Hobbyfreunden im englischsprachigen Raum heißt.

Ansonsten gilt: Inspiration strengstens erlaubt!
