Das gefaltete Oval als Basis einer schnuckeligen Modellbahnanlage: Im Folgenden hierzu ein Gleisplan für eine Kleinanlage in zwei Varianten, die sich nur leicht unterscheiden.

Lies hier:


Modellbahn Kleinanlage

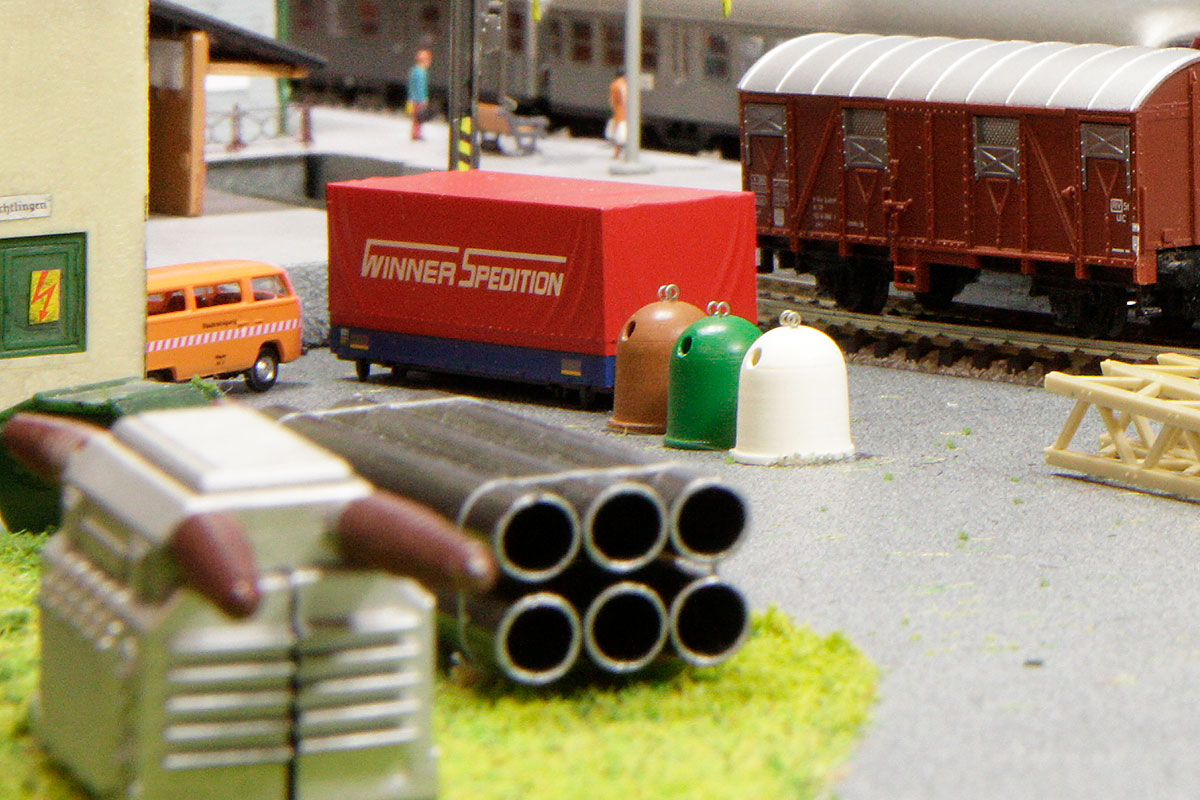

Typische Szene einer Kleinanlage: Kurze Züge, einzelne Wagons - es zählt das Detail





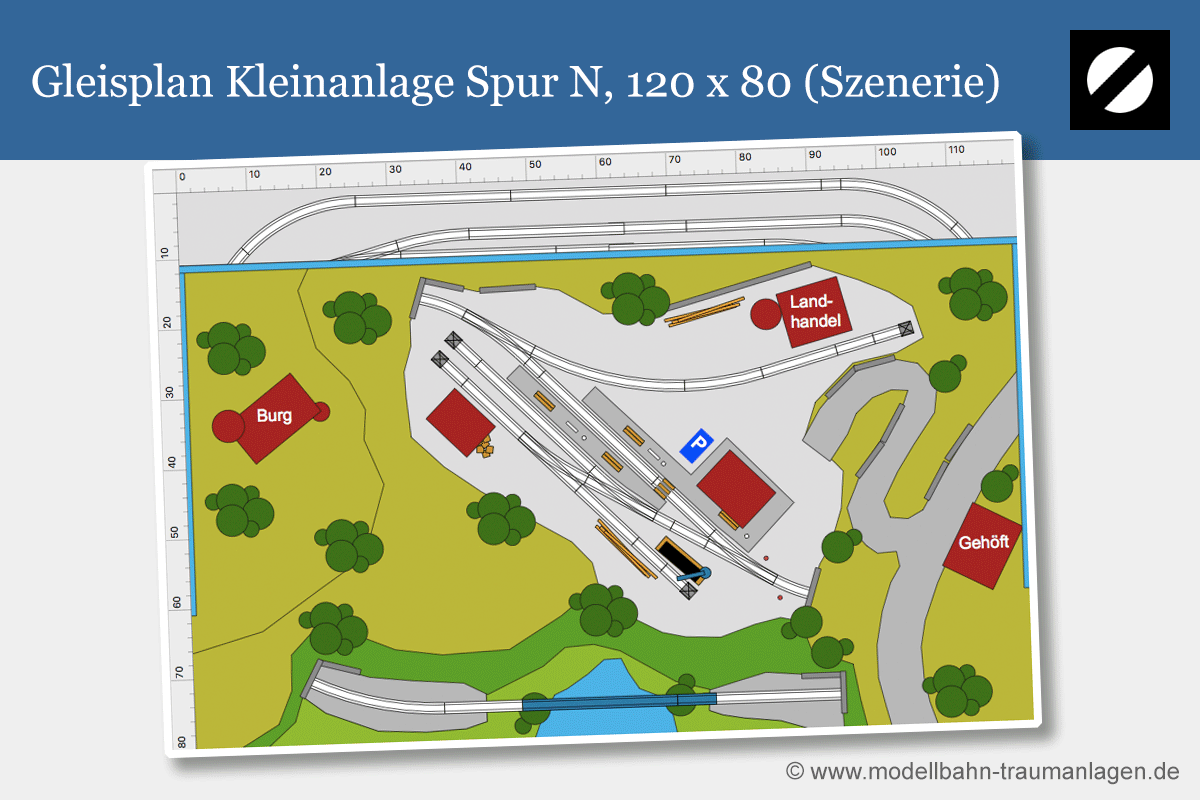

Gleisplan Kleinanlage 120 x 80 cm (Variante 1)

Gleisplan kleine Modellbahnanlage Spur N 120 x 80 cm

Worum gehts? Niedliche "Fahranlage" auf kleiner Fläche, geeignet für Fans, die gern entspannt Züge kreisen lassen wollen. Vorn eine eingleisige Paradestrecke, die über ein reizvolles Viadukt führt. Dazu ein kleiner Durchgangsbahnhof mit einem Stumpfgleis am Bahnsteig, wo ein Pendelzug Platz hat. Der kann hin und wieder in die Unterwelt verschwinden, wo ebenfalls ein Stumpfgleis auf ihn wartet. Gekrönt wird das Ganze von einer Burg, zu der ein Wanderpfad hochführen könnte. Ein paar Gütergleise gibts auch.


Gefällt dir?

Quicklinks zum Stöbern:
Anlagenbau Digital Promis & VIPs Historische alte Modellbahnen Kunst Kopfbahnhof Modelleisenbahnanlage Bilder Modellbahnanlage Elektrik Modelleisenbahn Videos Oberleitung Modellbahnanlage bauen Hintergrundkulisse Modellbahnanlagen Lokomotiven Modelleisenbahnanlagen Bahnbetriebswerk Bekohlungsanlage Unterbau Ringlokschuppen Drehscheibe Modelleisenbahn Figuren Häuser & Gebäude Spur N Hafen Modellbahn Planung Signale Spur N Eisenbahnplatte Bahnsteig Spur N Straßen, Ampeln & Verkehrszeichen Spur N Papierschiff falten Schattenbahnhof Illertalbahn Gras Epochen Gestaltungstipps Spur N Modellbahnbau Minianlagen Spur N Holzeisenbahn Regalanlagen Landschaft und Gelände bauen & gestalten Tunnel Berge & Felsen See, Fluss, Bach, Gewässer Kleinanlage Spur N Kehrschleife Landschaft & Gelände gipsen Fertiggelände Figuren Kleinstanlage Spur N Bahnübergang Brücke selber bauen Schiffe Spur N Beleuchtung Modellbau Gleise einschottern Diorama fotografieren Modelleisenbahn verkaufen Ladegut selber bauen Polit-Comic in 1:160 Abreißen & Rückbauen



Nachfolgend zu diesem Gleisplan ein paar Empfehlungen für Gebäude und Bauwerke. Wenn dir meine Website gefällt, dann darfst du das gern honorieren, indem du auf die folgenden Links klickst und bei Amazon kaufst. Diese Werbelinks sind mit einem Sternchen (*) gekennzeichnet. Ich erhalte dann eine kleine Provision - Danke! Ich empfehle natürlich nur, was ich für passend halte oder in meinen anderen Anlagen mit Erfolg verbaut habe.


Dann brauchst du den Gleisplan im Detail (Grafiken klicken für PDF-Download):

Gleisplan Kleinanlage


Gleisplan kleine Anlage

Gleisplan kleine Anlage Spur N. Zum Vergrößern klicken (PDF Download)

  • Schienen: Fleischmann, Spur N piccolo (= System mit Schotterbett)
  • Abmessungen: 120 x 80 cm
  • Steigungen: Höhenniveaus siehe Plan (Durchfahrtshöhen netto)
  • Tipp: Kleinere Toleranzen möglich. Gleise dann passend mit feiner Eisensäge ablängen
  • Kurven: Nur Standard-Gleismaterial, keine Flexgleise. Kein enger R1 Radius

Gleisplan Konzept ist eine "Acht" als gefaltetes Oval, dazu gibts im Kellergeschoss ein weiteres einfaches Oval, wo einfach nur Züge kreisen können. Das Kellergeschoss hat auch noch einen kleinen Schattenbahnhof. Der verfügt über zwei Abstellgleise als Durchfahrtsgleise sowie ein Stumpfgleis. Für Abwechslung im sichtbaren Bereich dieser Kleinanlage ist also gesorgt.

Der Schattenbahnhof ist zwar dank vorgezogener Hintergrundkulisse teils zugänglich, weitere Eingriffsluken sollte man trotzdem planen. Steigungen sind überraschend moderat. Die Stückliste:

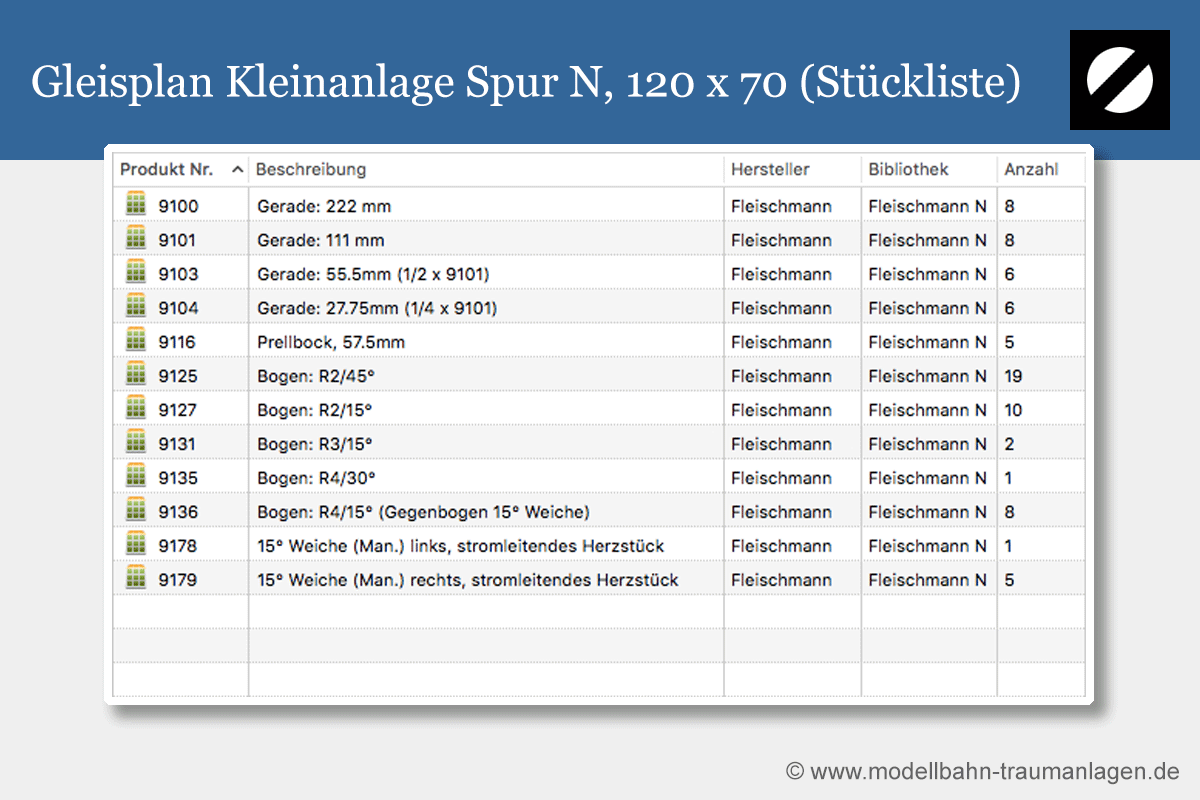

Stückliste Kleinanlage Spur N

Stückliste Gleisplan Kleinanlage Spur N








Gleisplan Kleinanlage 120 x 70 cm (Variante 2)

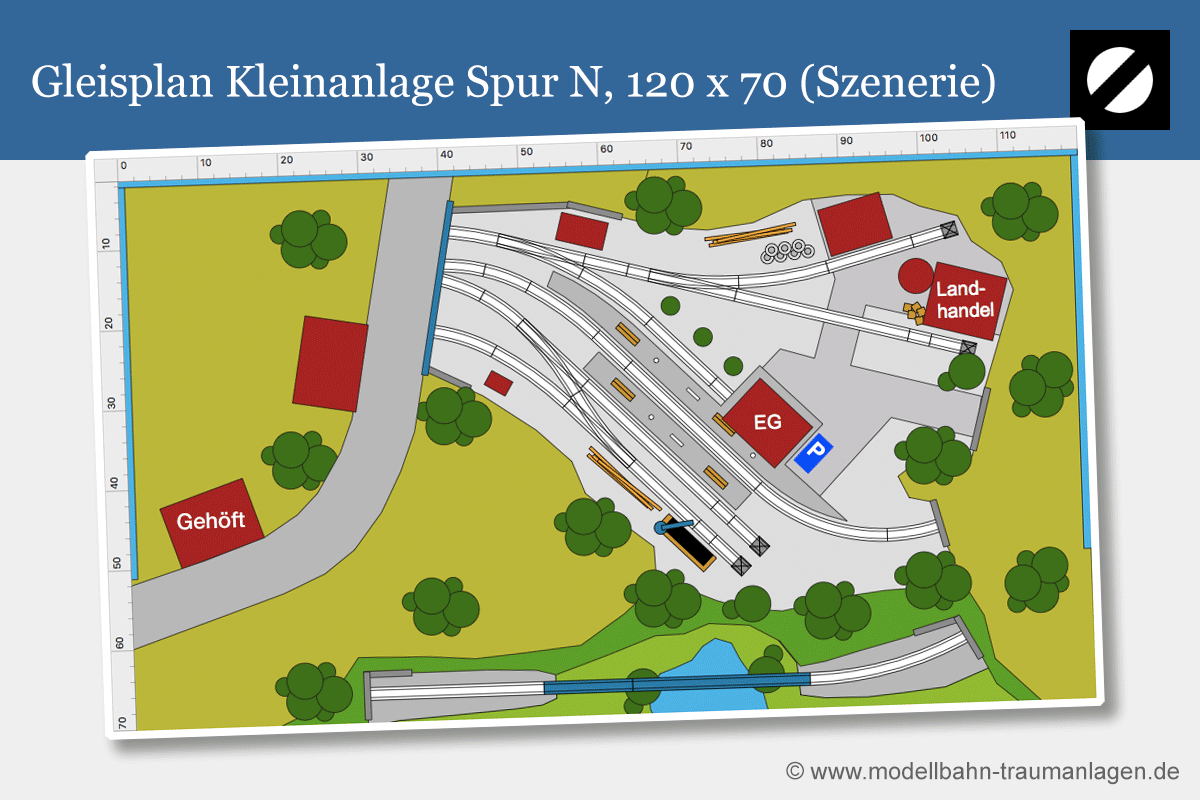

Im Konzept ähnlich, aber in der Tiefe 10 cm kleiner präsentiert sich die 2. Variante:

Gleisplan Kleinanlage Spur N 120 x 70 cm

Gefällt dir?


Nachfolgend zu diesem Gleisplan ein paar Empfehlungen für Gebäude und Bauwerke. Wenn dir meine Website gefällt, dann darfst du das gern honorieren, indem du auf die folgenden Links klickst und bei Amazon kaufst. Diese Werbelinks sind mit einem Sternchen (*) gekennzeichnet. Ich erhalte dann eine kleine Provision - Danke! Ich empfehle natürlich nur, was ich für passend halte oder in meinen anderen Anlagen mit Erfolg verbaut habe.


Dann brauchst du den Gleisplan im Detail (Grafiken klicken für PDF-Download):

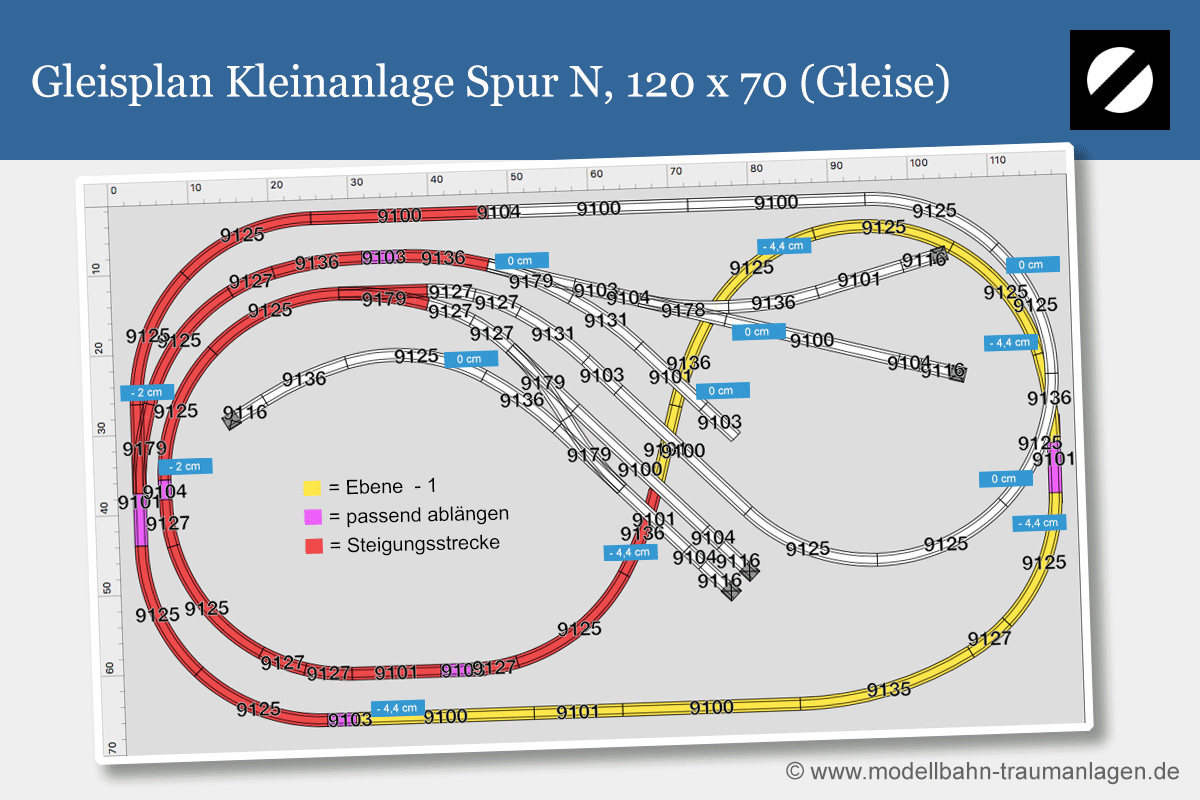

Kleinanlage Gleisplan 120 x 70 cm
