Rohbau kleine Modelleisenbahn

In diesem Kapitel: Schritt 1 - der Rohbau dieser Tutorial Modellbahnanlage!

Oder aber: Ich bau mir ein Fertiggelände Spur N auf 90 x 60 cm! Denn irgendwie erinnert diese Workshop-Modellbahn schon an die bekannten Fertiganlagen. Aber selbst gebaut ist halt doch schöner:

Modellbahn Fertiggelände

Modellbahn Fertiggelände - aber selbst gebaut!

Rohbau Tutorial Anlage "Mühltobel" - Lies hier:

Spur N Fertiganlage

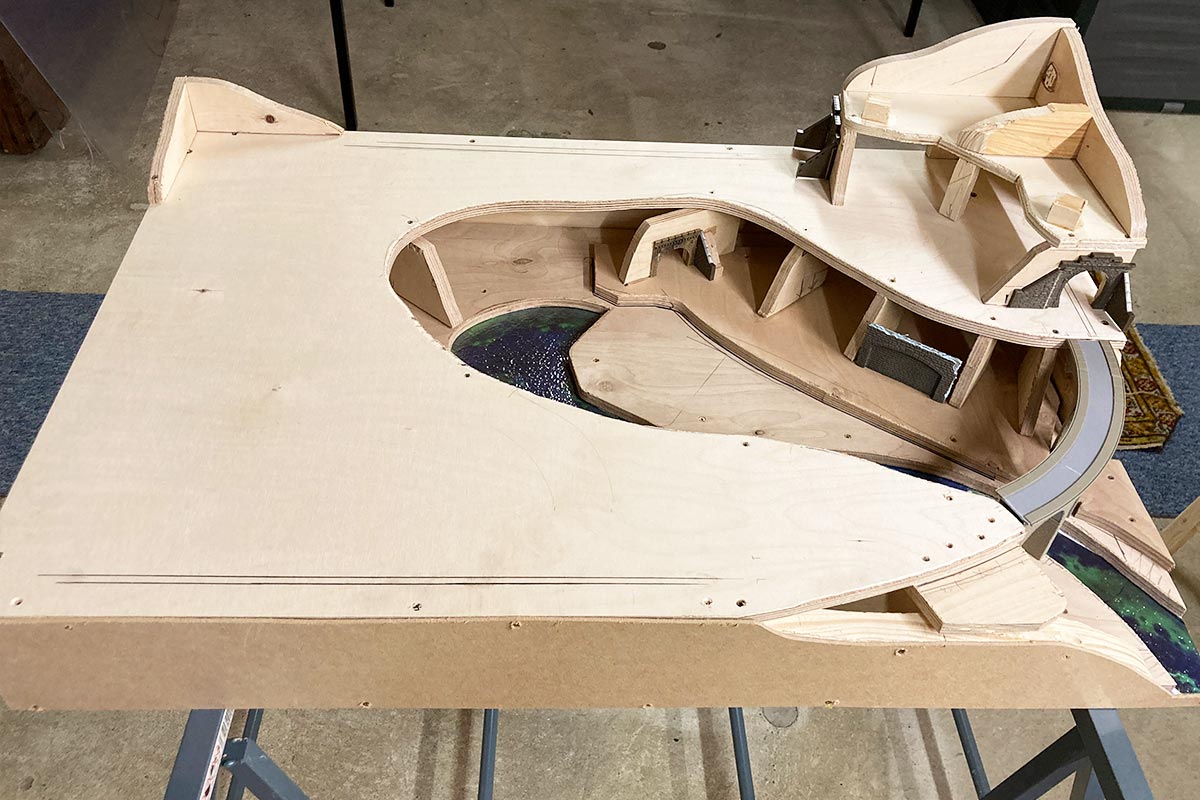

Das Ergebnis, wie der Rohbau am Ende dieses Bauabschnitts auch bei dir aussehen könnte.


Bau ich mir selber: Fertiggelände Spur N

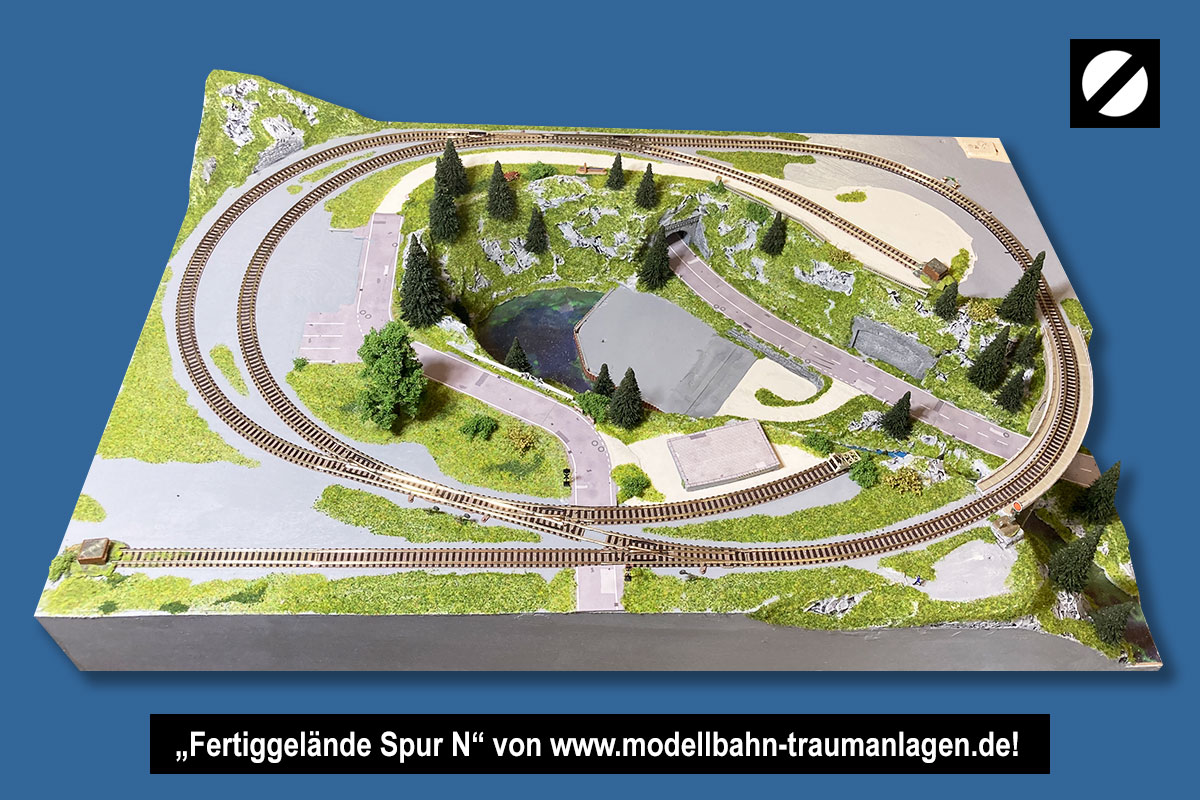

… und im Vergleich dazu nochmal die fertiggestellte Tutorial Anlage "Mühltobel" auf 90 x 60 cm. Auch der Tunnel ist sozusagen ein Fertigtunnel. Er ist nämlich wie eine Haube abnehmbar. Klemmen für den Stromanschluss sind sinnvollerweise dort verborgen:

Fertiggelände Spur N

Fertiggelände Spur N selber bauen

Materialliste Rohbau Tutorial Anlage "Mühltobel"

Quicklinks zum Stöbern:
Modellbahn Traumanlagen Anlagenbau Digital Promis & VIPs Historische alte Modellbahnen Kunst Kopfbahnhof Modelleisenbahnanlage Bilder Modellbahnanlage Elektrik Modelleisenbahn Videos Oberleitung Modellbahnanlage bauen Hintergrundkulisse Modellbahnanlagen Lokomotiven Modelleisenbahnanlagen Bahnbetriebswerk Bekohlungsanlage Unterbau Ringlokschuppen Drehscheibe Modelleisenbahn Figuren Häuser & Gebäude Spur N Hafen Modellbahn Planung Signale Spur N Eisenbahnplatte Bahnsteig Spur N Straßen, Ampeln & Verkehrszeichen Spur N Papierschiff falten Schattenbahnhof Illertalbahn Gras Epochen Gestaltungstipps Spur N Modellbahnbau Minianlagen Spur N Holzeisenbahn Regalanlagen Landschaft und Gelände bauen & gestalten Tunnel Berge & Felsen See, Fluss, Bach, Gewässer Kleinanlage Spur N Kehrschleife Rangieranlage Hafen Gleispläne Hundeknochen Timesaver & Inglenook Microlayouts Spur H0 Gleisplan Kleinanlage Modelleisenbahnen Zweigleisige Hauptstrecke mit abzweigender Nebenstrecke Schiffe Spur N Beleuchtung Modellbau Gleise einschottern Diorama fotografieren Modelleisenbahn verkaufen Ladegut selber bauen Polit-Comic in 1:160 Abreißen & Rückbauen

Da immer wieder Fragen kommen zu Bausätzen und verwendetem Material, findest du für jeden Bauabschnitt die passenden Produktlinks gleich mit dazu. Diese Links sind mit einem * ("Sternchen") gekennzeichnet. Wenn dir meine Website gefällt, dann darfst du das gern honorieren, indem du auf diese Werbelinks klickst und bei Amazon kaufst. Ich erhalte dann eine kleine Provision - Danke! Ich empfehle natürlich nur, was ich auch selber verbaut habe.

Für diesen 1. Abschnitt "Rohbau" wird benötigt:

Dazu wird noch etwas Holz für die Leisten und Spanten gebraucht. Menge und Abmessungen: Je nach Bauweise. Oft liegen ja noch Reste im Keller herum. Sonst ab in den Baumarkt.

Vorbereitend machen wir uns dann mit dem Gleisplan vertraut und besorgen das Schienenmaterial:


Gleispläne Fertiggelände mit Stückliste

(Gleispläne klicken für Großansicht & Download)

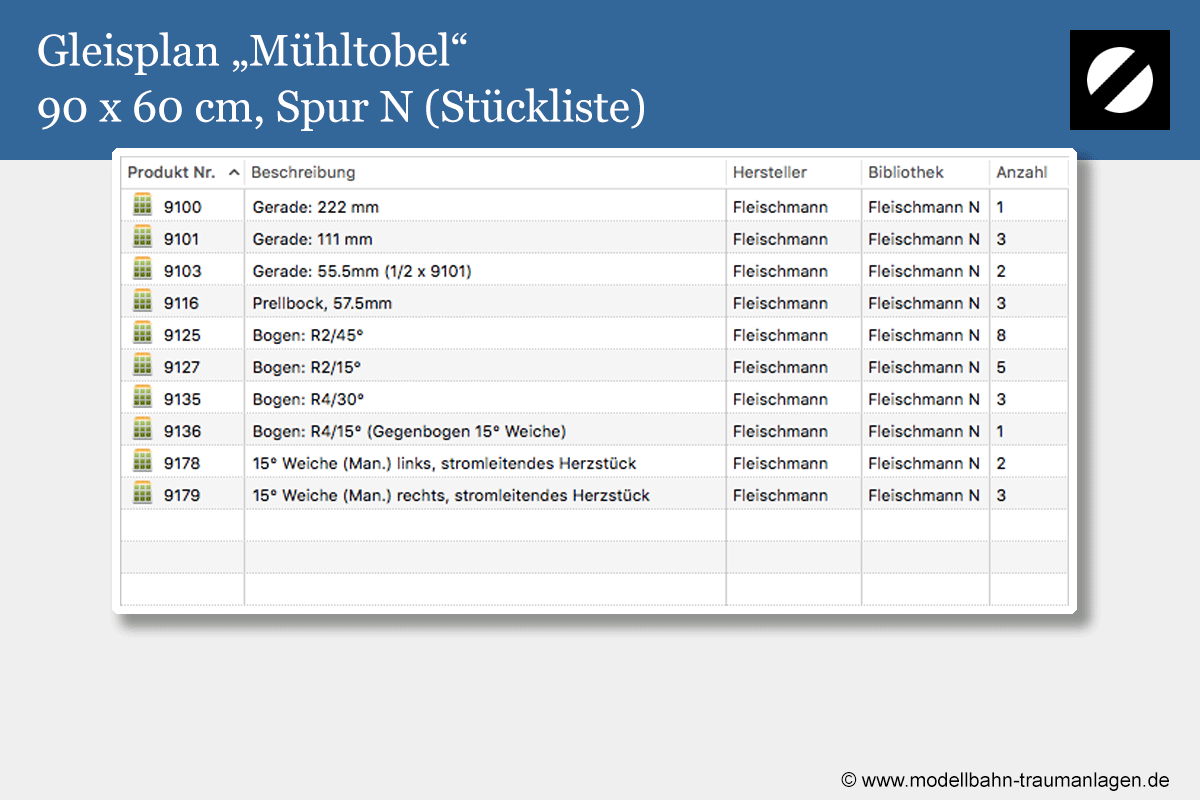

Gleisplan Fertiggelände Gleisplan Fertiggelände Spur N Gleisplan Fertiggelände Stückliste

Hier verwendet Fleischmann Spur N Gleise mit Schotterbett, früher auch als "piccolo" bekannt. Vorteil: Überall erhältlich, da sehr gängig.

Kontaktklemmen nicht vergessen und auch zwei Geradenstückchen mehr besorgen, denn an zwei Stellen müssen passende Stückchen absägt werden. Im Plan pink markiert. Geht aber easy mit einer feinen Eisensäge. Tipp: Von unten sägen geht einfacher!

Weichen sind alle Handweichen. Ist günstiger, zudem sind elektrische Weichen für so eine Minianlage wirklich nicht nötig. Nimm aber die mit "leitendem Herzstück".

Der Gleisplan lehrt auch die Unterteilung der Spur N Kurvenradien in die Kategorien R1, R2, R3 & R4. Dabei ist R1 mit 192 mm der kleinste Radius, R4 mit 430 mm der größte Radius (siehe Stückliste!). Generell gilt: Je größer der Kurvenradius, desto schöner sieht es aus. Betriebssicherer ist es auch.

Leider verwenden fast alle Fertiganlagen Gleispläne den engen Kurvenradius R1. Hier solltest du wissen, dass manche große Dampfloks oder sehr lange Züge da Schwierigkeiten haben können. Obiger Gleisplan verzichtet trotz der kompakten Abmessungen komplett auf R1. Es gibt nur R2, vorne gibt es mit der Gleisnr. 9135 sogar R4. Es fährt also alles und sieht dank der erträglichen Radien auch noch hübsch aus.

Eine Übersicht der Fleischmann Gleisgeometrie gibt es hier: www.fleischmann.de.

Arnold hat übrigens nahezu identische Geisradien. Auch mit Minitrix oder Roco sollte der Gleisplan in Spur N prinzipiell auf dieser Größe so umsetzbar sein.

Weiteres nettes Feature dieses Gleisplans: Es gibt keine Steigung!


Der Rohbau

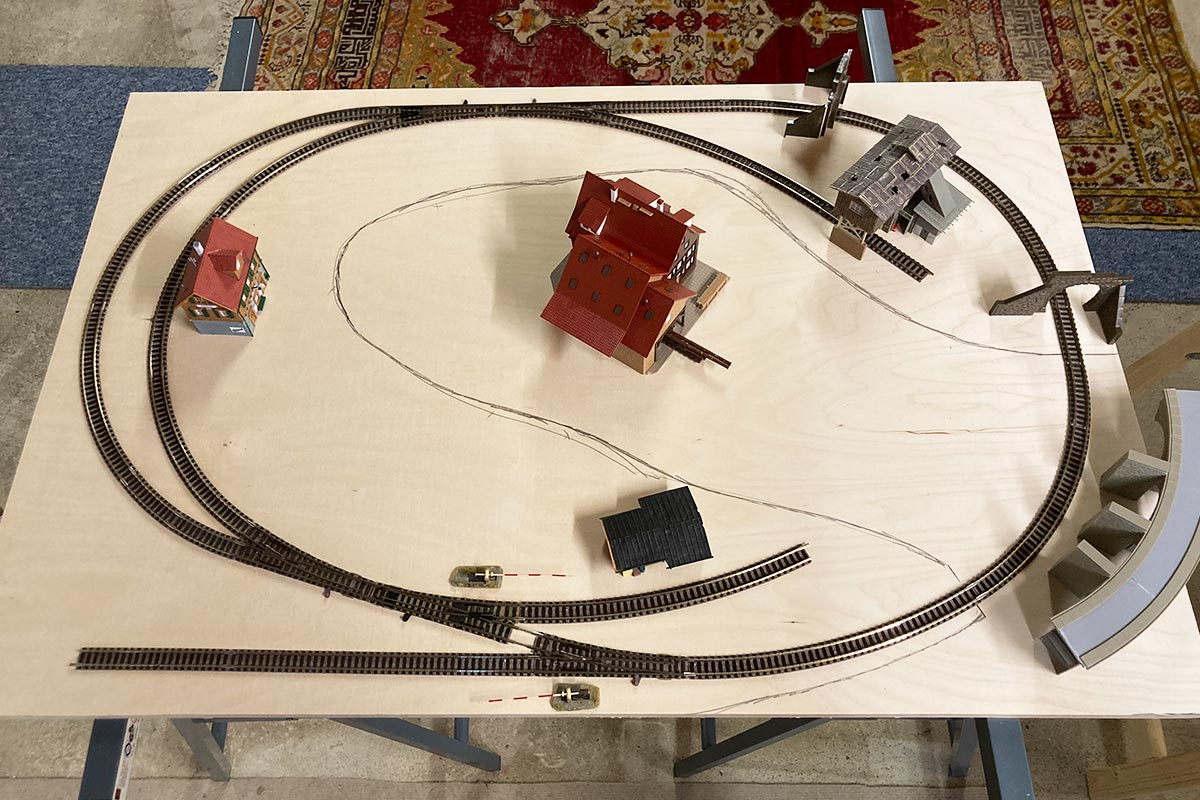

Wir beginnen mit der Deckelplatte. Zunächst Gleise lose verlegen und Stellproben machen. Dann Taleinschnitt grob anzeichnen und aussägen:

Fertiganlage Rohbau

Häufige Stellproben sind in der Rohbau-Phase generell wichtig. Jetzt wird auch klar, warum man Gebäude am besten vorher zusammenklebt. Hier nochmal die Liste mit den Gebäudebausätzen: Tutorial Modellbahnbau. Tipp: Pfeiler der Brücke noch nicht ankleben. So kann man später einfacher kürzen falls nötig.

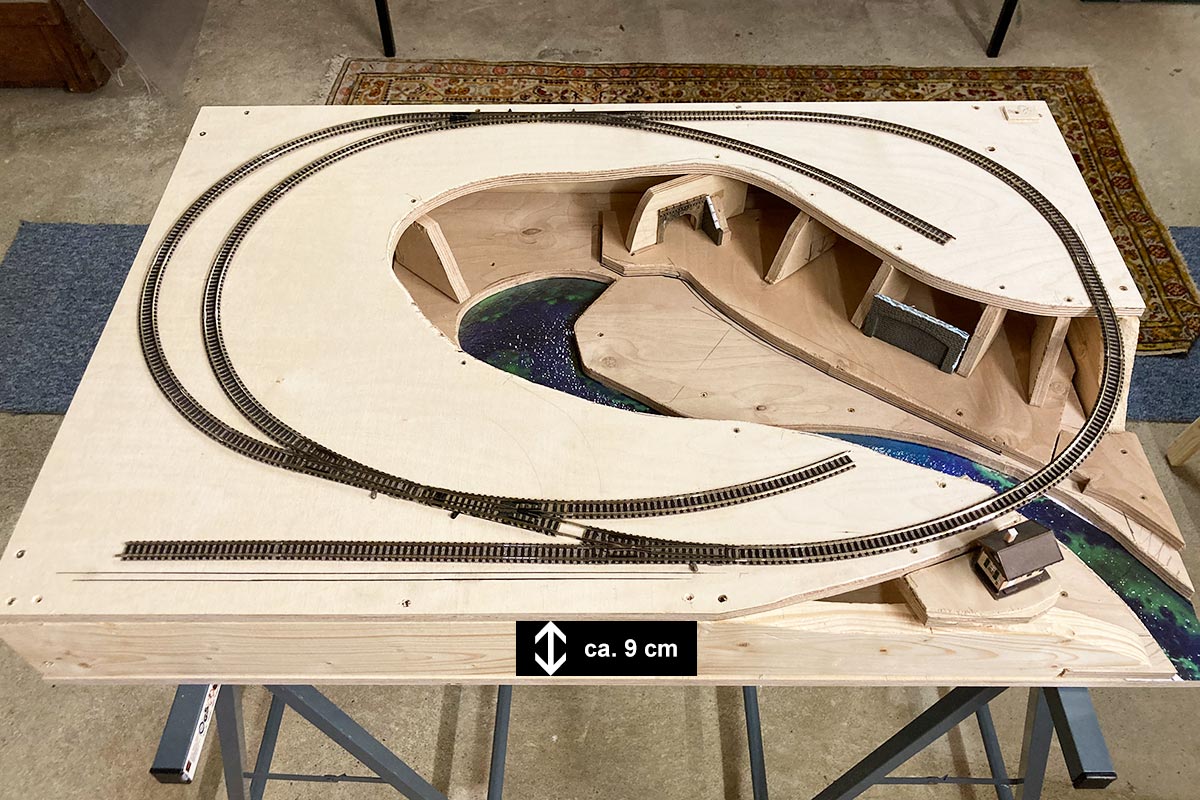

Das Grundkonzept besteht darin, dass es zwei Eisenbahnplatten gibt: Eine Deckelplatte und eine Grundplatte. Diese werden wie ein Sandwich zusammengefügt. Leisten und ein paar Spanten sorgen für den passenden Höhenabstand und modellieren das Gelände grob vor. Bei mir beträgt der netto Abstand etwa 9 cm:

Fertiganlage selber bauen

Die 9 cm sind aber nur grober Richtwert. Letztlich maßgebend ist die Brücke. Das Höhenniveau des Gleisverlaufs muss genau passen.

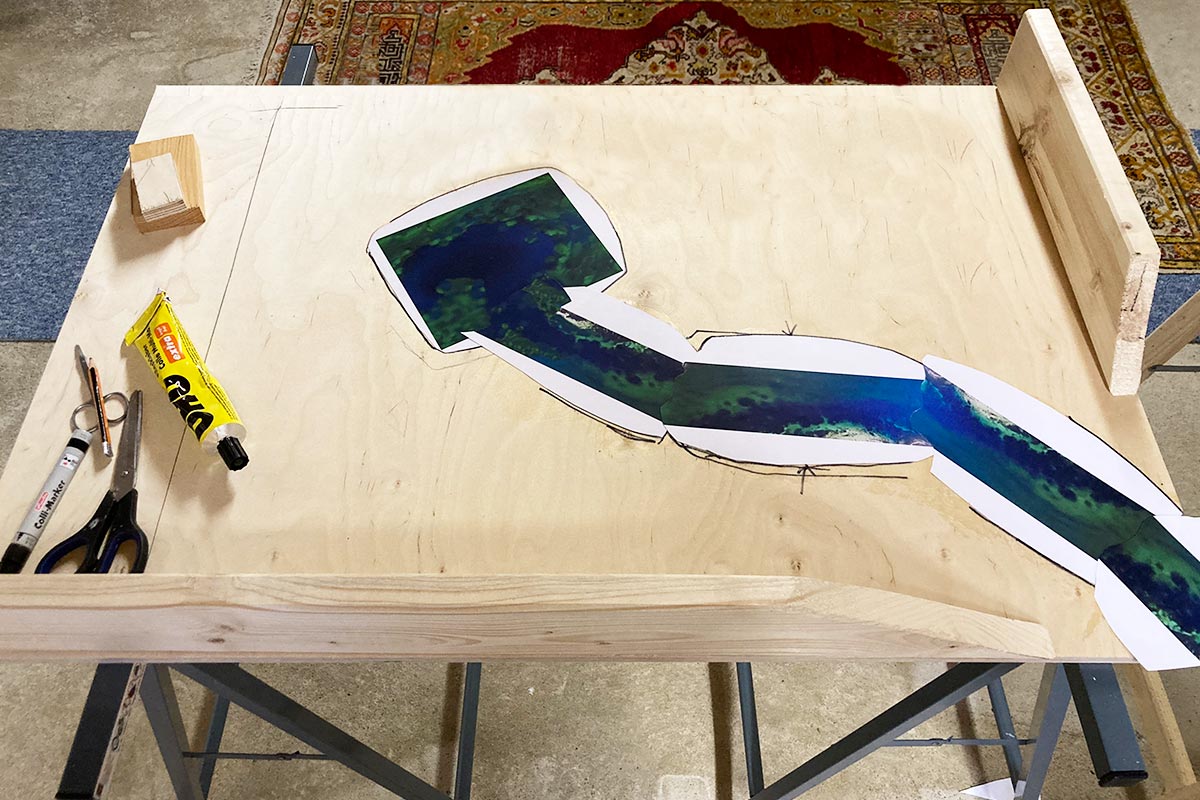

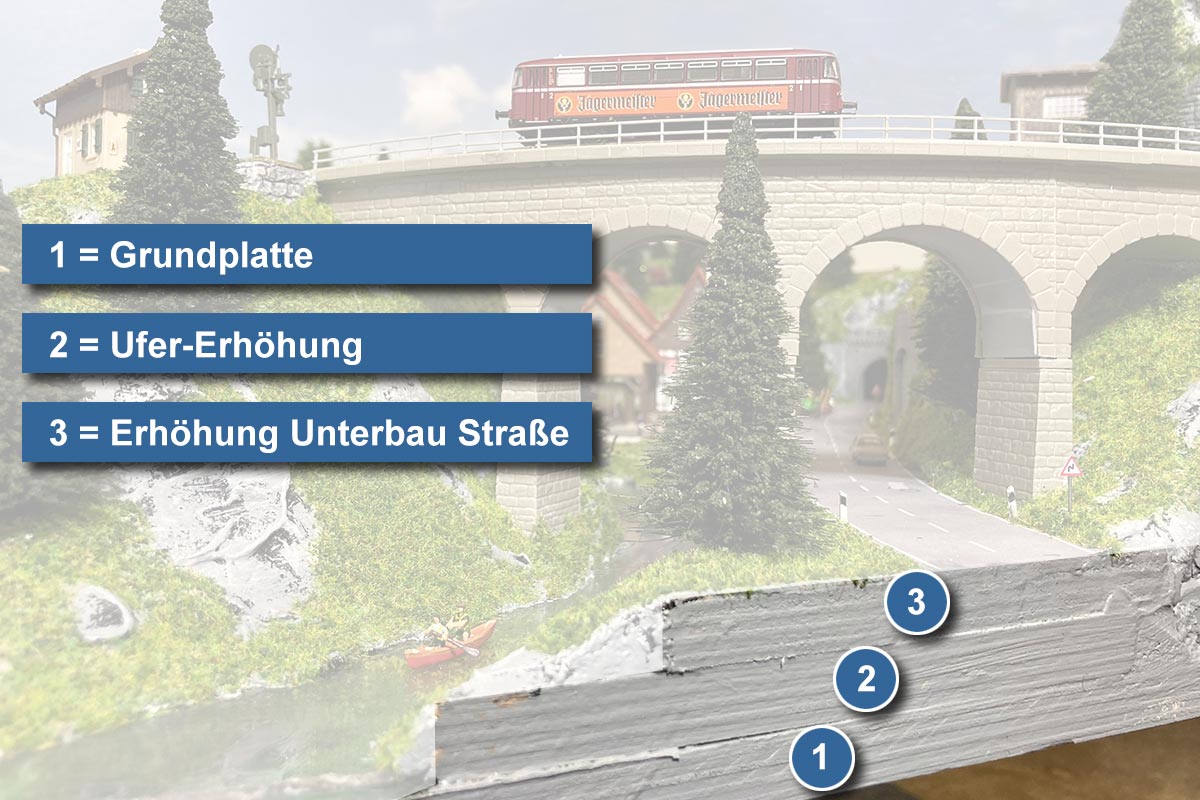

Die untere Platte ist der eigentliche Träger dieser kleinen Modelleisenbahnanlage. Die Gestaltung der Basisplatte beschränkt sich aber im Wesentlichen auf das Gewässer. Zunächst werden als Gewässergrund die Foto-Ausdrucke aufgeklebt. Die einzelnen DIN-A4 Blätter einfach auf Stoß grob passend aneinander reihen:

Fertiganlage Gewässer

Druckvorlagen für Bach und See hier: Tutorialanlage Einführung: Kostenlose Druckvorlagen. Sind Stoßkanten sichtbar, kein Problem. Das fällt später nicht auf. Zur Not mit etwas Grünstreusel kaschieren.


Über den "Gewässergrund" kommt dann eine Wellenfolie. >> Nimm diese Wellenfolie hier von Busch*. Diese Plastikfolie mit Wellenimitat muss nicht passend zugeschnitten werden, da sie, wie auch die DIN-A4 Foto-Ausdrucke, einfach eingeklemmt wird unter die Bretter, die den späteren Uferverlauf markieren:

Fertiggelände bauen Rohbau

"Gewässer" auf der "Fertiganlage": Wellenfolie und DIN-A4 Fotoausdrucke einfach unter Bretter klemmen


Als "Wasseroberfläche" dient dann Plexiglas, auch Acrylglas genannt. >> Nimm diese 3 mm Plexiglasplatte*. Es wird dem Gewässerverlauf folgend passend an einem Stück ausgeschnitten und dann einfach in das "Bachbett" reingelegt. Die Fixierung des Plexiglases erfolgt später durch einspachteln:

Fertiggelände Gewässer

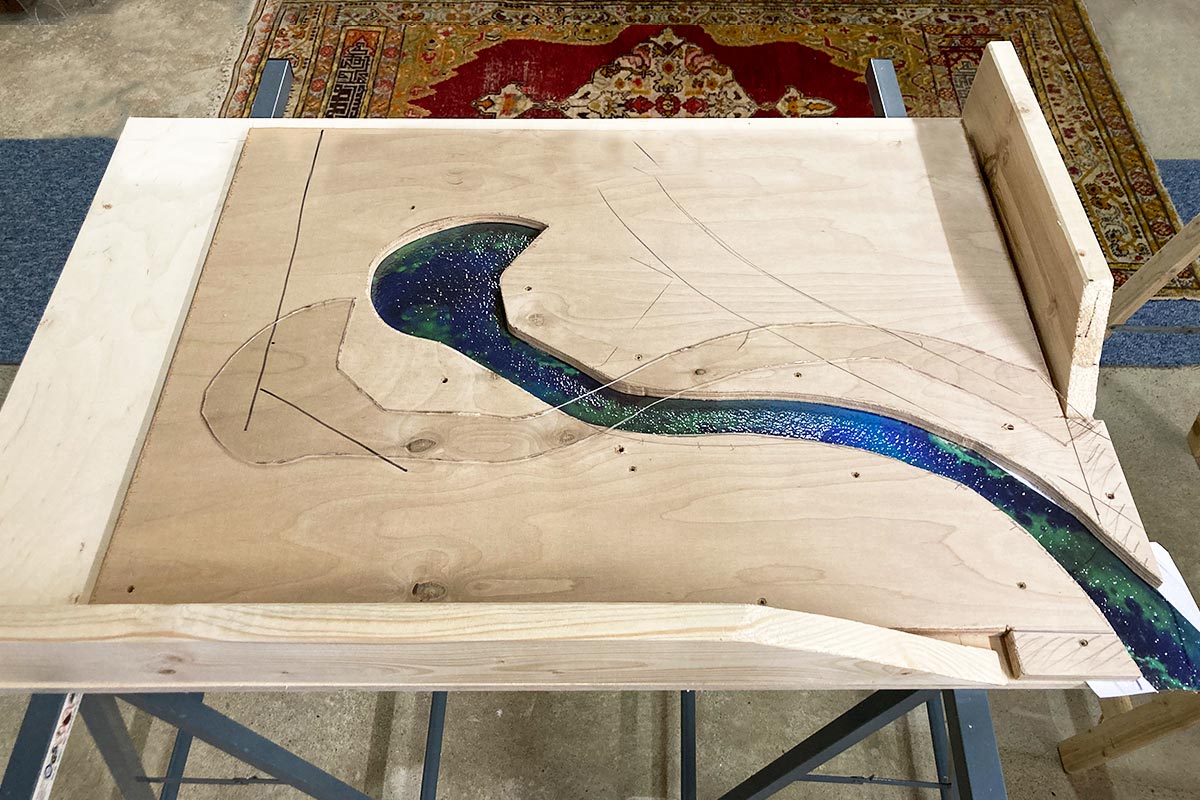

Auf obigem Foto gut zu sehen: Gewässergrund und Wellenfolie sind bereits fertig; das Plexiglas wartet noch auf den Einbau. Der Uferverlauf von Bach und Mühlteich ist hier im Ganzen aus einem Brett ausgesägt, welches dann auf die Grundplatte geschraubt wurde. Als Ufer reichen aber auch Holzreste, denn später wird sowieso alles mit Gips eingespachtelt. Das Zuschneiden von Plexiglas erfolgt mit einer Stichsäge oder anderen Trennwerkzeugen. Aber vorsichtig, Plexiglas splittert leicht.
